Wat zijn de verschillen tussen haakse, ondergedompelde en rechte pulskleppen? Hoe selecteren op basis van vereisten?

Als de belangrijkste bedieningscomponenten in pulse-jet-reinigingssystemen dient de elektromagnetische pulsklep als de perslucht-“schakelaar” voor pulse-jet-stofafscheiders. De prestaties ervan hebben een directe invloed op de verwerkingscapaciteit en de stofafvangefficiëntie van de collector. Om gebruikers uit de industrie te helpen bij het nauwkeurig begrijpen van de technische verschillen tussen de drie reguliere typen pulskleppen – haaks, ondergedompeld en rechtdoor – en bij het wetenschappelijk formuleren van selectieplannen, schetst dit artikel systematisch de structuur, principes en toepasbare scenario’s van deze kleppen op basis van technische specificaties en productkenmerken van de industrie. Het biedt referenties voor het technische ontwerp van stofverwijdering en de bediening en het onderhoud van apparatuur.

I. Kerndefinities en structurele kenmerken van de drie typen pulsventielen

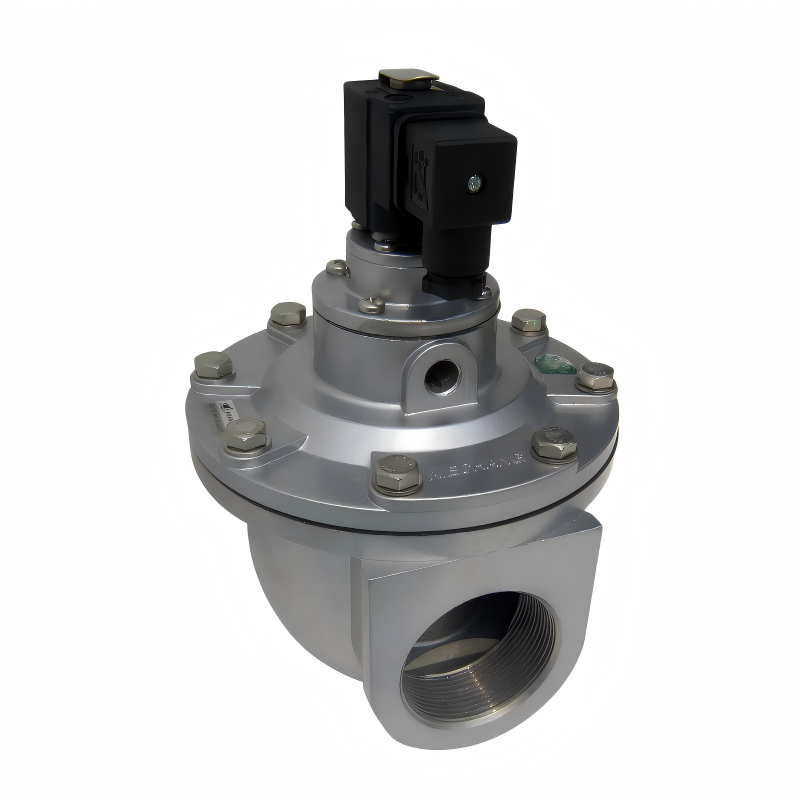

Rechthoekige elektromagnetische pulsklep

Kenmerkend is dat de luchtinlaat- en uitlaatleidingen van de haakse klep een hoek van 90° maken. Het kleplichaam en de motorkap zijn gegoten uit een aluminiumlegering. Na oppervlaktebehandeling vertonen ze een uitstekende corrosieweerstand. Het membraan en de afdichtingspakking worden geproduceerd met behulp van een gevulkaniseerd composietproces. De grondstoffen voor de elektromagnetische stuurkop bestaan ​​uit hoogefficiënte magnetische materialen en roestvrijstalen magnetische afschermingsmaterialen. Kritieke componenten zoals veren en bevestigingsmiddelen zijn gemaakt van roestvrij staal. Aansluitmethode: De luchtverdeler (luchttank) en de blaaspijp van de stofafscheider worden respectievelijk in de inlaat en uitlaat van de klep gestoken en aan beide uiteinden afgedicht door compressiemoeren.

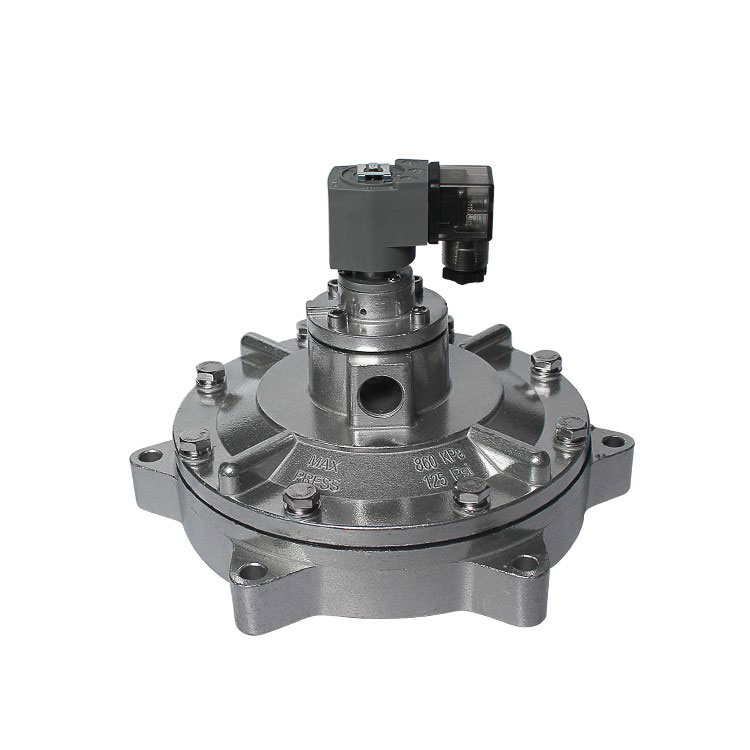

Ondergedompelde elektromagnetische pulsklep

Bestaande uit een elektromagnetische stuurkop, membraansamenstel (membraan, drukveer, afdichting) en kleplichaam. Het wordt ondergedompeld in het luchtreservoir geïnstalleerd en is via een flens met het reservoir verbonden. De uitlaatpoort bevindt zich centraal in het kleplichaam in het reservoir en strekt zich uit door componenten zoals een muurdoordringend apparaat om de blaaskamer binnen te gaan voor bediening. Dit kleptype heeft een geoptimaliseerd stroomkanaalontwerp dat de gasstroomweerstand effectief vermindert, waardoor een stabiele werking wordt gegarandeerd, zelfs onder lage drukomstandigheden. Dit ontwerp verlaagt het energieverbruik en verlengt de levensduur van het membraan.

Rechte elektromagnetische pulsklep

De hartlijnen van de luchtinlaat en -uitlaat zijn uitgelijnd in een rechte lijn zonder hoekafwijking, waarbij de gasstroomrichting duidelijk gemarkeerd is op het oppervlak van het kleplichaam. Bij de installatie wordt het ene uiteinde aangesloten op de luchtpijp die zich uitstrekt vanaf de luchttank en het andere uiteinde op de luchtpijp van de blaaskamer. De eenvoudige structuur vergemakkelijkt de installatie, waardoor het een veelgebruikt onderdeel is van pulsstofafscheiders met luchttanks.

II. Vergelijkende analyse van gemeenschappelijke en onderscheidende werkprincipes

Werkingsprincipe van haakse pulsventielen

Een membraan in de klep verdeelt deze in luchtkamers vooraan en achteraan. Wanneer er perslucht wordt toegevoerd, komt deze via een smoorpoort de achterste kamer binnen. De druk in de achterste kamer dwingt het membraan om de uitlaatpoort af te dichten, waardoor de klep in de “gesloten” toestand wordt geplaatst.

Een elektrisch signaal van het pulse jet-controle-instrument beweegt het anker van de elektromagnetische pulsklep, waardoor het ventilatiegat van de achterste kamer wordt geopend. De achterste kamer wordt snel drukloos, waardoor het diafragma zich terugtrekt. Vervolgens stroomt er perslucht door de uitlaat van de klep, waardoor de pulsklep in de “open” toestand wordt geplaatst. Door het onmiddellijk vrijkomen van perslucht ontstaat er een straalstroom.

Wanneer het elektrische signaal van de pulscontroller stopt, wordt het klepanker gereset. De ventilatieopening in de achterste kamer sluit en de druk in de achterste kamer stijgt, waardoor het membraan terug tegen de klepuitlaat wordt gedrukt. De pulsklep keert terug naar de “gesloten” toestand.

Werkingsprincipe van ondergedompelde pulsklep

De pulsklep is verdeeld in voor- en achterkamers. Wanneer er perslucht wordt toegevoerd, komt deze via een smooropening de achterste kamer binnen. De druk in de achterste kamer dwingt het membraan om de klepuitlaat af te dichten, waardoor de pulsklep in de “gesloten” toestand blijft.

Wanneer een elektrisch signaal van de pulscontroller het klepanker beweegt, gaat de ventilatieopening in de achterste kamer open. Snel drukverlies in de achterste kamer zorgt ervoor dat het membraan beweegt, waardoor gecomprimeerde lucht via de klepuitlaat kan ontsnappen. De pulsklep gaat naar de “open” toestand en laat tijdelijk een uitbarsting van samengeperste lucht vrij.

Wanneer het elektrische signaal van de pulscontroller ophoudt, wordt het klepanker gereset, sluit de ventilatieopening in de achterste kamer en stijgt de druk in de achterste kamer, waardoor het membraan wordt gedwongen de klepuitlaat af te dichten. De pulsklep keert terug naar de “gesloten” toestand.

Werkingsprincipe van de straight-through pulsklep

1. Uitschakelingssluiting: gecomprimeerde lucht komt de achterste kamer binnen via het gasklepgat. Druk in de achterste kamer > druk in de voorste kamer, waardoor het membraan wordt ingedrukt om de uitlaat van de hoofdklep af te dichten en de klep wordt gesloten.

2. Inschakelopening: de pulscontroller zendt een signaal, elektromagnetische kracht tilt het anker op en opent het ventilatiegat. De achterste kamer wordt snel drukloos, waardoor er een drukverschil ontstaat tussen de voorste en achterste kamer. Het membraan beweegt naar achteren, waardoor de poort van de hoofdklep wordt geopend en er wordt perslucht uitgeblazen.

3. Resetten bij uitschakelen: Wanneer het elektrische signaal stopt, keert de ankerveer terug, waardoor het ventilatiegat wordt gesloten. De druk in de achterste kamer wordt hersteld via het gasklepgat, waardoor het membraan wordt gereset en de hoofdkleppoort wordt gesloten, waardoor het terugkeert naar de oorspronkelijke staat.

III. Belangrijkste technische parameters en selectiecriteria

Standaardisatie van technische kernparameters: Huishoudelijke haakse en rechte pulskleppen werken binnen een drukbereik van 0,4-0,6 MPa. Geïmporteerde tegenhangers werken uniform op 0,4-0,6 MPa, ongeacht het type. Beide categorieën vertonen geen fundamentele verschillen in druktolerantie of toepassingsdrukwaarden.

Drie kernprincipes voor wetenschappelijke selectie

1. Principe van compatibiliteit met bedrijfsdruk: Geef voor lagedrukscenario's (waarbij een verminderde luchtbrondruk vereist is) prioriteit aan ondergedompelde elektromagnetische pulskleppen. Voor standaarddrukomstandigheden (0,4-0,6 MPa) kunt u flexibel haakse of rechte typen selecteren op basis van installatiebeperkingen.

2. Principe voor het afstemmen van de installatieruimte: Wanneer de luchttank en de blaaspijp verticaal zijn uitgelijnd, gebruikt u elektromagnetische pulskleppen met een rechte hoek. Gebruik voor lineaire lay-outs rechtstreekse elektromagnetische pulskleppen. Wanneer interne installatie in de luchttank vereist is, wordt de voorkeur gegeven aan ondergedompelde elektromagnetische pulskleppen.

3. Apparatuurtype Correspondentie Principe: Luchtkast-pulsstofafscheiders moeten in de eerste plaats gebruik maken van rechtstreekse elektromagnetische pulskleppen. Pulsfilterstofafscheiders kunnen rechthoekige elektromagnetische pulskleppen selecteren op basis van de installatiehoek. Voor grote stofopvangsystemen die onder lage druk werken, worden ondergedompelde elektromagnetische pulskleppen aanbevolen.

IV. Context en vooruitzichten voor industriële toepassingen

Elektromagnetische pulskleppen worden op grote schaal gebruikt in stofopvangtoepassingen, en de prestatiestabiliteit ervan heeft rechtstreeks invloed op de efficiëntie van de milieubehandeling en de industriële productiecontinuïteit. Naarmate de milieunormen blijven verbeteren, blijft de vraag naar energiezuinige pulsventielen met een lange levensduur toenemen. Deze uitgave met technische vergelijkingen en selectierichtlijnen voor drie reguliere typen pulskleppen is bedoeld om industriële gebruikers te helpen selectievalkuilen te vermijden, de efficiëntie van het stofopvangsysteem te verbeteren en de operationele kosten te verlagen. In de toekomst zal de technologische vooruitgang zich richten op een nauwkeurigere drukregeling, een langere levensduur en een breder aanpassingsvermogen aan diverse bedrijfsomstandigheden, waardoor ondersteuning van kerncomponenten wordt geboden voor industriële groene transformatie.
