Zuigerpulsklep

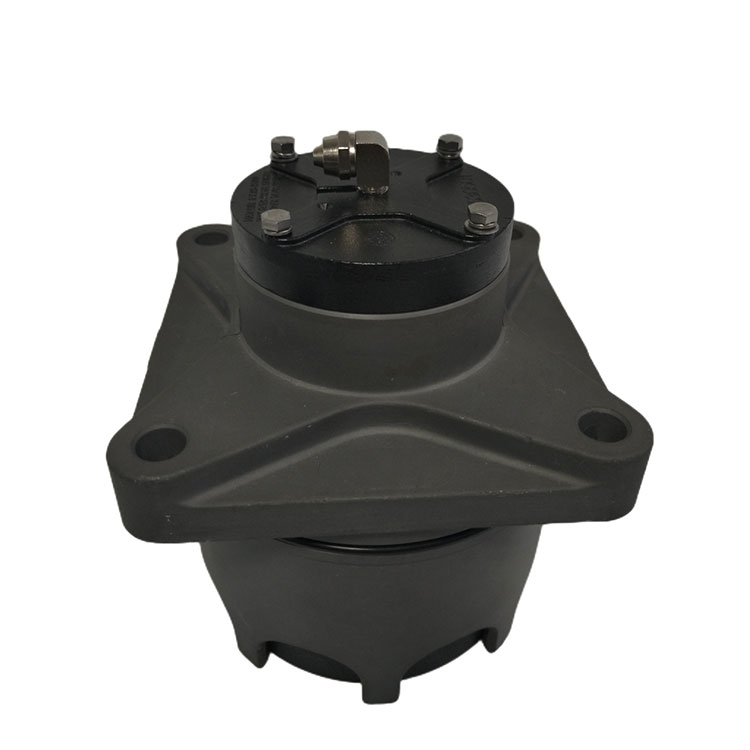

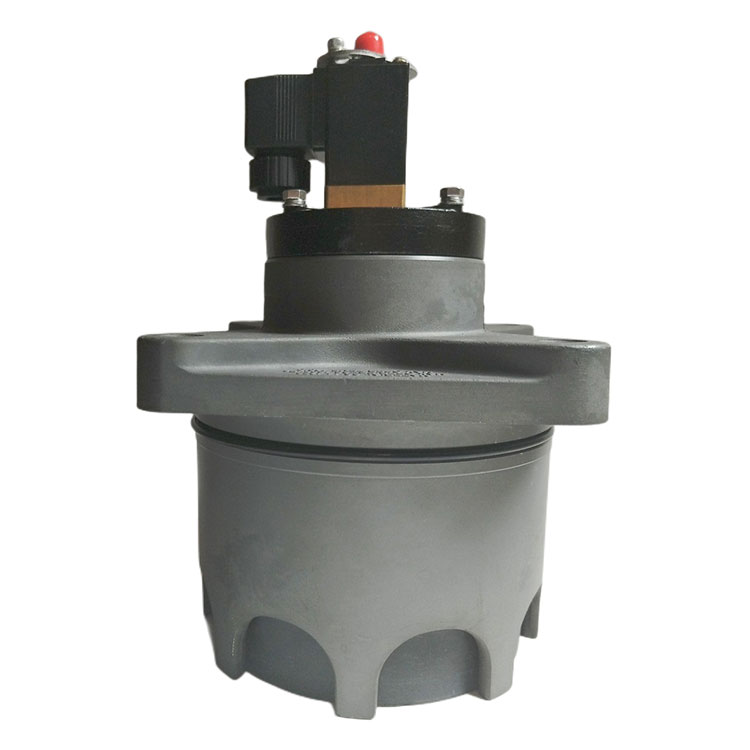

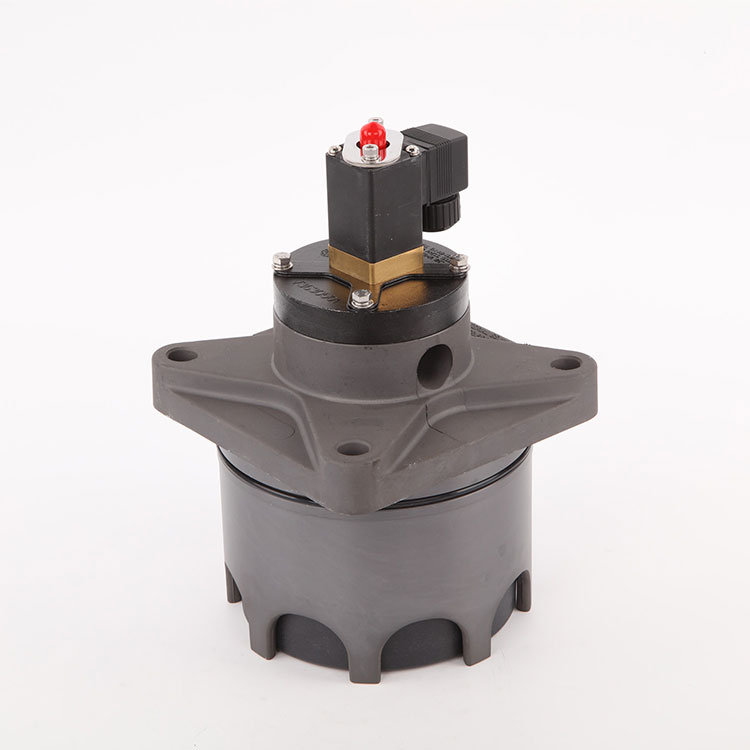

Qingdao Star Machine biedt V1614718 zuigerpulsventiel, het is gebaseerd op diafragma -elektromagnetische pulsventiel en het ontwerp van de zuigermechanisme, die een ingebedde structuur aanneemt, met een sterkere blaasprestaties en een langere levensduur. De kernfuncties zijn:

Structurele kenmerken

Het gebied van de zuigerachterkamer is samengesteld uit elektromagnetische pilootkop, zuiger- en kleplichaam, het gebied van zuiger achterste kamer is groter dan de voorkamer en de pneumatische kracht zorgt voor een gevoelige sluitstaat.

Annulering van rubber diafragma en drukveer, het gebruik van zuigerstructuur met hoge sterkte, verbeteren de duurzaamheid aanzienlijk.

Het werkende principe van zuigerpulsventiel is verdeeld in twee fasen:

Blaastoestand: Nadat het signaal is ingevoerd door de elektrische controller, opent de elektromagnetische pilootkop het losgat en het drukgas in de voorkamer van de zuiger tilt de zuiger op en opent het blaaskanaal.

Gesloten toestand: Nadat het signaal is verdwenen, is het losgat gesloten, de gasdruk in de achterkamer van de zuiger duwt de zuiger om te resetten en het kanaal is gesloten.

Technische standaard

Werkdruk: 0,2 ~ 0,6 mpa

Spanningsspecificatie: DC24V of AC220V/50Hz

Beschermingscijfer: IP65

Werkmedium: schone lucht

Toepasselijke temperatuur: Kamertemperatuur Type -25 ~ 85 ℃, Hoogtemperatuur Type -25 ~ 230 ℃.

Levensspanne: 1 miljoen keer

Installatiespecificatie van zuigerpulsventiel

Afdichtingsvereisten: de schroefdraadverbinding moet worden gevuld met PTFE -grondstoftape of schroefdraadafdichtmiddel en het gecombineerde oppervlak van de luchtverdelingskast moet glad en schoon zijn.

Luchtbronverwerking: de luchtinlaatpijp van de luchtverdelingskast moet worden geïnstalleerd met een filter en regelaar, en de bodem is uitgerust met een afvoerklep om ervoor te zorgen dat de perslucht droog is en vrij is van onzuiverheden.

Verwerkingsnauwkeurigheid: de installatie van het luchtpakket -installatie Volgens figuur 2 -verwerking, om ervoor te zorgen dat de groottetolerantie en oppervlakteruwheid.

Reinigingsvereisten: de airbag en pijpbeurt moeten vóór de installatie grondig worden gereinigd om resterende puin te voorkomen.

Verbinding

Bij het installeren met het ronde verdeelstuk moeten de afmetingen zijn volgens Fig. 3 om de aanpassing van de verbinding te garanderen (bijv. Φ150/φ120 Aperture).

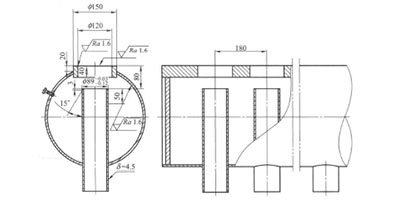

Het bewerkingsdiagram van de verdeelstukverbinding (Fig. 2) specificeert de sleutelafmetingen: 180 mm totale breedte, 15 ° afschuining, Δ = 4,5 mm wanddikte.

Externe dimensies

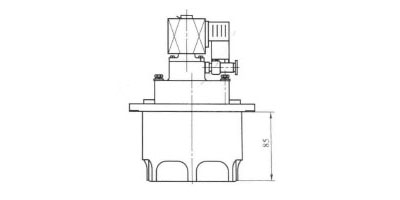

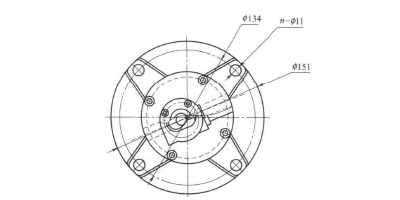

De externe afmetingen van de 3-inch zuigerpulsklep worden getoond in figuur 3, met belangrijke parameters zoals totale lengte van 134 mm en montagegaten van φ151 mm gemarkeerd.

Met compact ontwerp en flexibele pijpbeurt, is de klep geschikt voor de vraag naar hoog rendement asreiniging in industrieel stofverwijderingssysteem. Door de zuigerstructuur en elektromagnetische controle te optimaliseren, bereikt het een snelle respons en stabiele werking en voldoet het aan de strenge vereisten van betrouwbaarheid en precisie voor exportproducten.

Figuur.1 Figuur.2Figuur.3
