Hoe selecteer en match ik een elektromagnetische pulsklep voor een zakkenfilter?

Op het gebied van industriële stofbestrijding bepaalt het asverwijderingssysteem van een zakkenfilter direct de operationele efficiëntie en stabiliteit van de apparatuur. Als kernactuator van het asverwijderingssysteem zijn de selectie en configuratie van elektromagnetische pulskleppen cruciaal. Een onjuiste selectie kan niet alleen leiden tot een verhoogde weerstand in de stofafscheider en een kleiner verwerkingsluchtvolume, maar kan zelfs leiden tot storingen in de apparatuur. Daarom is het wetenschappelijk en redelijk selecteren en configureren van elektromagnetische pulskleppen van cruciaal belang om een ​​efficiënte werking van het stofverwijderingssysteem te garanderen.

I. Verduidelijk de kernprincipes voor het selecteren van pulskleppen

De ontwerper van het zakkenfilter is het besluitvormende orgaan voor de selectie van elektromagnetische pulskleppen.

Asverwijdering is een belangrijke maatregel om de normale werking van het pulszakfilter te garanderen.De pulsklep zorgt voor de luchtbron, terwijl het transport en de verdeling van de blaaspijp en de responseigenschappen van de filterzak gezamenlijk het uiteindelijke effect bepalen. Het blaasvermogen en het luchtvolume van het pulsventiel moeten bij elkaar passende stofkoek die zich op het oppervlak van de filterzak vormde.Onvoldoende asverwijdering kan leiden tot een grotere weerstand van de apparatuur, een kleiner verwerkingsluchtvolume en verslechterende bedrijfsomstandigheden van het systeem; overmatige asverwijdering kan schade aan de filterzak veroorzaken en de uitstoot van fijne deeltjes verhogen. Daarom is een nauwkeurige selectie van de pulsklep de technische sleutel om de weerstand van de apparatuur en de filtratie-efficiëntie in evenwicht te brengen.

De blaascapaciteit van de pulsklep wordt beperkt door verschillende factoren in het stofverwijderingssysteem.

Vanaf het ingangseinde hebben het volume en de druk van de gasverdeelkast, de binnendiameter van de gastoevoerleiding en de gastoevoercapaciteit van de bron rechtstreeks invloed op de blaasprestaties. Vanaf het laadeinde stellen het materiaal, de diameter, de lengte en de hoeveelheid van de filterzak, evenals de temperatuur, vochtigheid en viscositeit van het stof allemaal verschillende eisen aan het blazen. Daarom is het niet wetenschappelijk om het stofverwijderingsvermogen van de pulsklep uitsluitend te beoordelen op basis van het blaasvermogen.

II. Beheers de typen en toepasselijke werkomstandigheden van hoofdpulskleppen

Momenteel worden elektromagnetische pulskleppen voornamelijk onderverdeeld in drie typen: haaks, ondergedompeld en rechtdoor. Elk type beschikt over verschillende structurele en prestatiekenmerken, waardoor ze geschikt zijn voor verschillende werkomstandigheden.

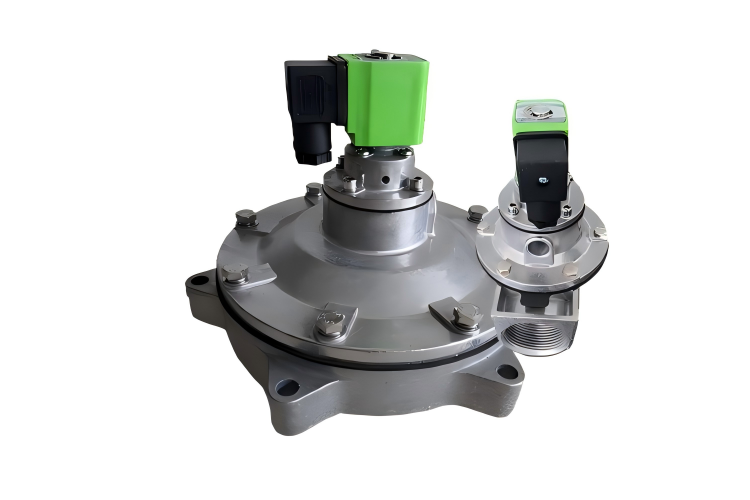

De haakse pulsklep is een veel voorkomend type, met een luchtinlaat- en uitlaatpijp in een rechte hoek van 90 graden. Dit type klep werkt doorgaans bij een werkdruk van 0,4-0,6 MPa, met een omgevingstemperatuurbereik van -10℃ tot 55℃ en een relatieve vochtigheidsgraad van niet meer dan 85%. Vanwege de compacte structuur wordt het vaak gebruikt in online asverwijderingssystemen onder conventionele bedrijfsomstandigheden.

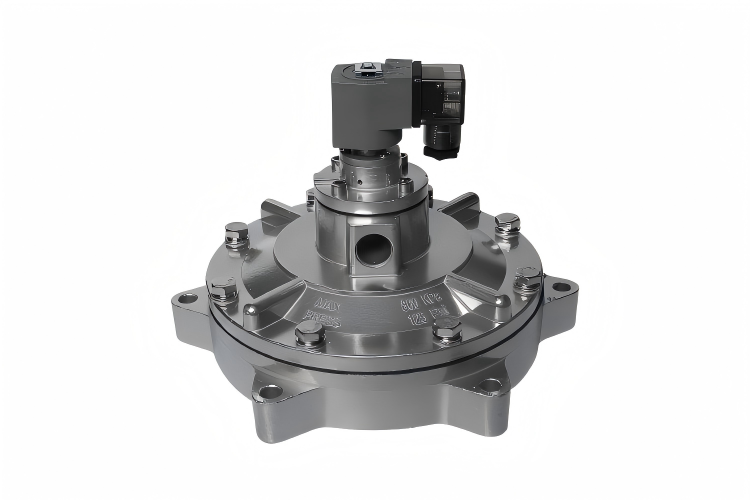

De ondergedompelde pulsklepontleent zijn naam aan de installatie in de gaszak. Deze structuur vermindert de stromingspadweerstand en verlaagt de druk van de blaasgasbron, waardoor deze geschikt is voor lagedruktoepassingen. De druk van de blaasgasbron kan zo laag zijn als 0,2-0,3 MPa, wat het energieverbruik kan verminderen en de levensduur van het membraan kan verlengen.

De hartlijnen van de luchtinlaat en -uitlaat van de rechte pulsklep zijn uitgelijnd. Het voordeel is een gemakkelijke installatie en wordt vaak gebruikt in pulsstofafscheiders in de luchtkast; Het nadeel is echter dat de luchtstroom een ​​grotere weerstand ondervindt bij het passeren door het kleplichaam.

III. Nauwkeurige afstemming op basis van bedrijfsconditieparameters

Bij het selecteren van een model moet men niet uitsluitend vertrouwen op ervaring of een enkele parameter, maar moet een uitgebreide analyse worden uitgevoerd op basis van specifieke bedrijfsomstandigheden en parameters.

De bedrijfstemperatuur is een belangrijke basis voor de modelkeuze.

De haakse pulsklep is bijvoorbeeld doorgaans geschikt voor gebruik in omgevingen van -10℃ tot 55℃. Voor speciale omgevingen met hoge of lage temperaturen is het noodzakelijk membraancomponenten met overeenkomstige temperatuurbestendigheidsniveaus of speciaal op maat gemaakte producten te selecteren.

De keuze van het kleptype wordt bepaald door de vereiste asverwijderingsdruk.

Als de door het systeem geleverde persluchtdruk relatief laag is (0,2-0,4 MPa), verdient de ondergedompelde pulsklep de voorkeur; als de druk voldoende is (0,4-0,6 MPa), kan zowel het rechthoekige type als het rechte type worden toegepast.

Ook de eigenschappen van stof kunnen niet worden genegeerd.

Voor stof met een hoge viscositeit en hoge concentratie is een sterker stofverwijderingsvermogen vereist, wat een pulsklep met voldoende blaasvolume en stabiele openingsprestaties vereist.

IV. Conclusie

Het ontassingssysteem van een zakkenfilter is een complex geheel en de keuze en configuratie van pulsventielen is niet alleen een technische aangelegenheid maar vergt ook een rijke praktijkervaring. Van het ontwerp van de luchtverdeelkast tot de plaatsing van de injectieleidingen en de selectie van pulskleppen: elke schakel heeft invloed op het uiteindelijke asverwijderingseffect. Met de vooruitgang van de industriële technologie wordt aangenomen dat er in de toekomst meer wetenschappelijke en handige methoden zullen zijn om de selectie en configuratie van pulskleppen te begeleiden, waardoor de ontwikkeling van industriële stofverwijderingstechnologie in een efficiëntere en energiebesparende richting wordt bevorderd.
