Op maat gemaakte wervelbedfilterzakken gemaakt van tekeningen of monsters

Wanneer de standaardzak niet past: op maat gemaakte wervelbedfilterzakken op maat gemaakt

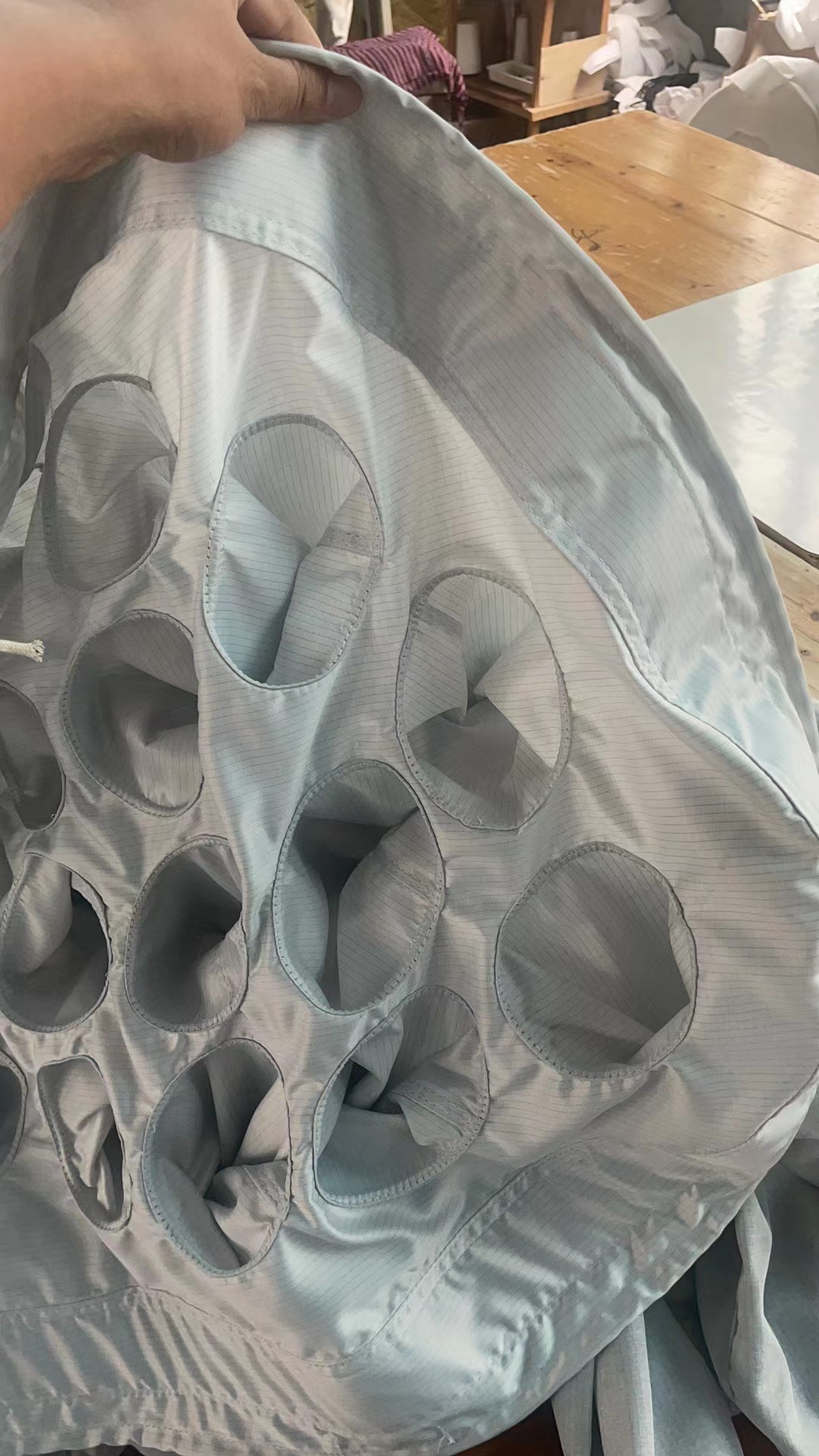

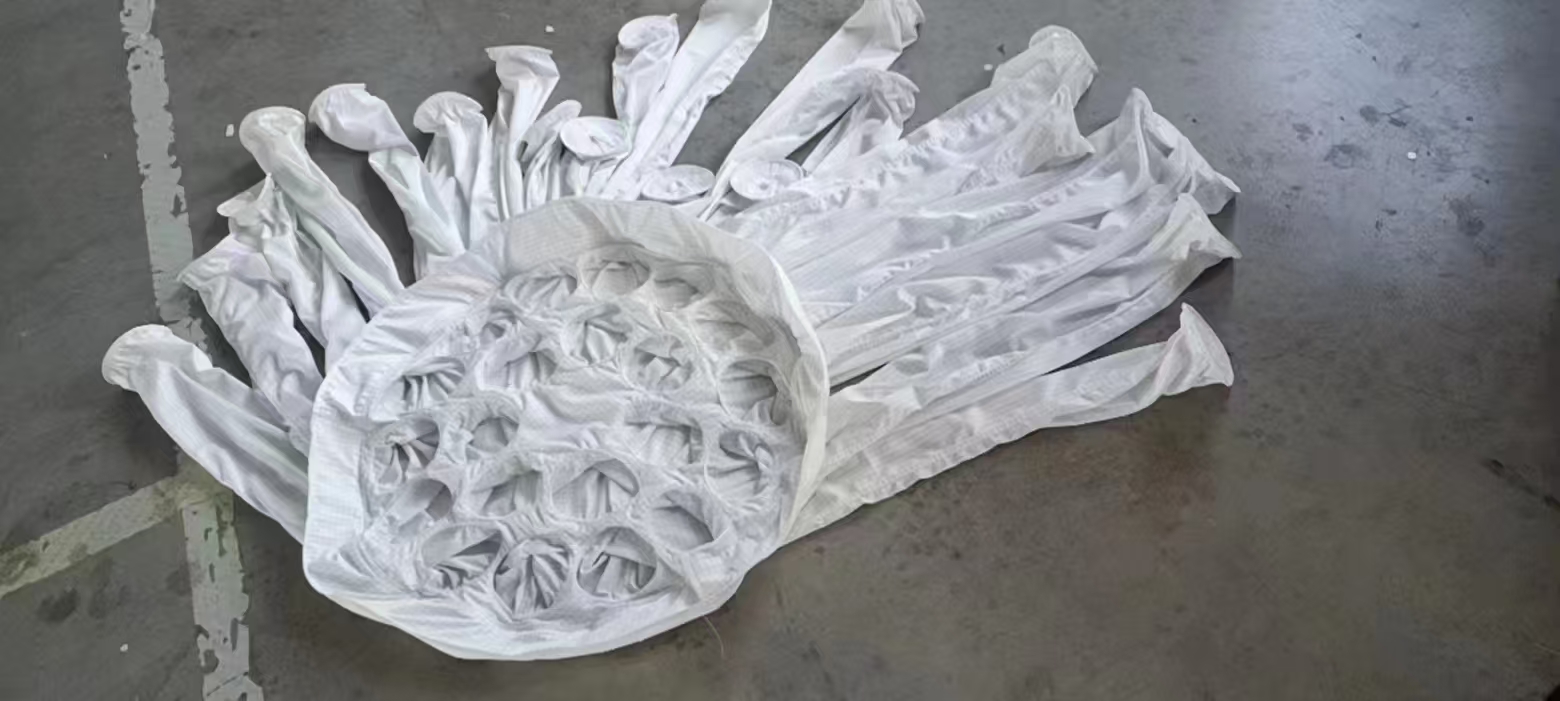

Vanaf augustus 2026 worden kopers die op zoek zijn naar een vervangende wervelbedfilterzak vaak geconfronteerd met een van de volgende twee problemen: het originele reserveonderdeel is duur of het machinemodel wordt niet langer ondersteund. Qingdao Star Machine Technology Co., Ltd. vervaardigt tassen op maat op basis van een technische tekening, afmetingen of een originele tas die naar onze fabriek wordt verzonden. We reproduceren de vorm, openingen en bevestigingsdetails in plaats van de “dichtstbijzijnde” catalogusgrootte aan te bieden.

Wat doet een wervelbedfilterzak?

Een wervelbedfilterzak vangt fijne deeltjes op terwijl warme proceslucht de droogkamer verlaat. De opwaartse luchtstroom tilt het materiaal op en mengt het, zodat het gelijkmatig kan drogen. Fijn poeder stijgt met de lucht op en de filterzak zorgt ervoor dat het poeder de procesruimte niet verlaat.

GEA legt uit dat procesfilters kleine deeltjes opvangen en deze na reiniging naar het bed terugbrengen. Fluid Air merkt op dat zakken van volledige lengte de opbouw van de kamerwand kunnen verminderen. De zak heeft dus invloed op de productterugwinning, de luchtstroom en de opruimtijd.

Waarom hebben vervangende wervelbedfilterzakken maatwerk nodig?

Wervelbeddrogers die er hetzelfde uitzien, kunnen verschillende zakhoogtes, diameters, naden en bevestigingsmethoden gebruiken. Sommige machines werden na installatie ook aangepast. Een generieke tas kan maar een paar centimeter afwijken en toch slecht hangen, slecht afsluiten of te lang duren om te installeren.

Aangepaste productie is handig als het originele onderdeel niet meer leverbaar is, de tas een ongebruikelijke sluiting heeft of een eerdere vervanging niet paste. We kunnen ook materiaalopties voor verschillende poeders en processen bespreken.

Geleidende en niet-geleidende filterstoffen worden beide op de markt gebruikt. De geschikte keuze hangt af van het poeder, de bedrijfstemperatuur, de luchtstroom, de reinigingsmethode en de vereisten voor statische controle van de eigenaar van de apparatuur. We bevestigen deze details vóór de productie, in plaats van aan te nemen dat één stof geschikt is voor elke droger.

     Moet u een tekening of een oud monsterzakje meesturen?

Beide routes werken. Normaal gesproken is een tekening sneller voor een gedocumenteerd vervangend onderdeel. Een origineel monster is vaak handiger als de droger oud is, de filterzak een ongebruikelijke vorm heeft of niemand in de fabriek weet welke afmetingen er toe doen.

Reinig een gebruikt monster volgens de veiligheidsprocedure van de fabriek voordat u het verzendt. Als de oude tas is uitgerekt of gekrompen, vertel ons dan waar deze los of strak is komen te zitten. We kunnen het monster vergelijken met de afmetingen van de machine in plaats van de slijtage ervan te kopiëren.

Hoe werkt de productie van filterzakken op maat?

Ons team beoordeelt de tekening, afmetingen, foto's of monster en bevestigt vervolgens de vorm, bevestigingsmethode, stof en arbeidsomstandigheden. Nadat de offerte en het patroon zijn goedgekeurd, wordt de tas vervaardigd en worden de uiteindelijke afmetingen geïnspecteerd.

Klanten kunnen een onderdeelnummer, apparatuurcode of batchmarkering aanvragen voor eenvoudiger identificatie.

Toepassingsvoorbeeld: het vervangen van een niet meer leverbare zak voor een droger van 120 kg

Het volgende samengestelde voorbeeld is gebaseerd op veelvoorkomende vervangingsvragen. Het laat zien hoe een maatwerkproject kan werken; het is geen geverifieerde getuigenis van een klant.

Een nutraceutische poederfabriek in Zuidoost-Azië exploiteerde een wervelbeddroger van 120 kg die meer dan tien jaar oud was. De originele filterzak was niet langer een standaard reserveonderdeel. Eén lokale vervanger hing te laag; een ander trok rond de bovenste bevestigingspunten. Operators hadden ongeveer 40 minuten nodig om een ​​zak te plaatsen en zagen soms poeder nabij de bovenste seal.

De onderhoudsmanager stuurde ons de versleten tas, kamerfoto's en het naamplaatje van de droger. Ons team heeft het monster gemeten, de bevestigingslussen gecontroleerd en een aangepast patroon voorbereid met versterkte gebieden met hoge spanning.

Tijdens een proefperiode van vier weken in dit samengestelde scenario daalde de installatietijd van ongeveer 40 minuten naar 18 minuten. De vervanging zat correct en operators hebben het eerdere poederspoor niet waargenomen. De fabriek bestelde vervolgens twee reserveonderdelen.

Het belangrijkste onderdeel is de route naar het resultaat: inspecteer de echte uitrusting, bestudeer de oude tas, corrigeer bekende pasvormproblemen en keur het patroon goed voordat u de stof gaat knippen.

Wat moet u opsturen voor een offerte?

Stuur het apparaatmodel, de tekening of foto's, de belangrijkste afmetingen, details van de sluiting, bekende stof, poedertype, bedrijfstemperatuur, hoeveelheid en bestemming. Als er informatie ontbreekt, begin dan met foto's of de schoongemaakte oude tas; ons team zal uitleggen wat we vervolgens moeten meten.

Veelgestelde vragen over wervelbedfilterzakken

Kun je een filterzak namaken zonder tekening?

Ja. Wij kunnen een door de klant aangeleverd exemplaar inspecteren en de constructie ervan reproduceren. Installatiefoto's helpen ons te begrijpen hoe het in de droger zit.

Kun je de maat van een versleten exemplaar corrigeren?

Ja. Markeer eventuele losse of krappe plekken en geef de bijpassende machineafmetingen op. Wij zullen het aangepaste patroon vóór productie bevestigen.

Kan ik een monster bestellen vóór een grotere batch?

Monster- en kleine batchafspraken kunnen tijdens de offerte worden besproken. Een eerste pasvormcontrole is handig voor een oude droger of een tas die is gereproduceerd van een versleten exemplaar.

Stuur ons de tas die u niet in een catalogus kunt vinden

Een oudere droger heeft niet altijd een kostbare aanpassing nodig, omdat de filterzak moeilijk verkrijgbaar is. Stuur Qingdao Star Machine Technology uw tekening, afmetingen of gereinigd monster. We zullen de informatie beoordelen en een voorstel voor een wervelbedfilterzak op maat voorbereiden.
