DMF-Z-20 pulsventiel

DMF-Z-20 Rechthoekige elektromagnetische pulsklep De elektromagnetische pulsklep (ook bekend als membraanklep) dient als perslucht-“schakelaar” voor het pulsstraalreinigingssysteem in pulsstraalfilterstofafscheiders. Gecontroleerd door signalen van het pulse-jet-controle-instrument, voert het achtereenvolgens pulse-jet-reiniging uit op filterzakken per rij (of compartiment), waarbij de weerstand van de stofafscheider binnen een vooraf ingesteld bereik wordt gehouden om de verwerkingscapaciteit en stofopvangefficiëntie te garanderen.

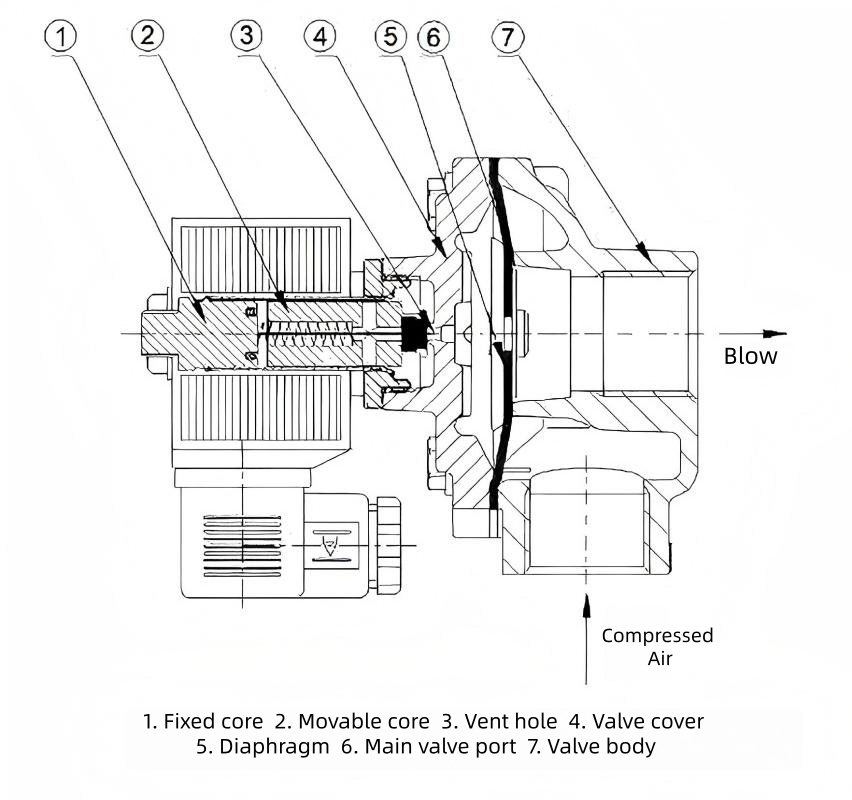

Schematisch diagram:

Structurele kenmerken:

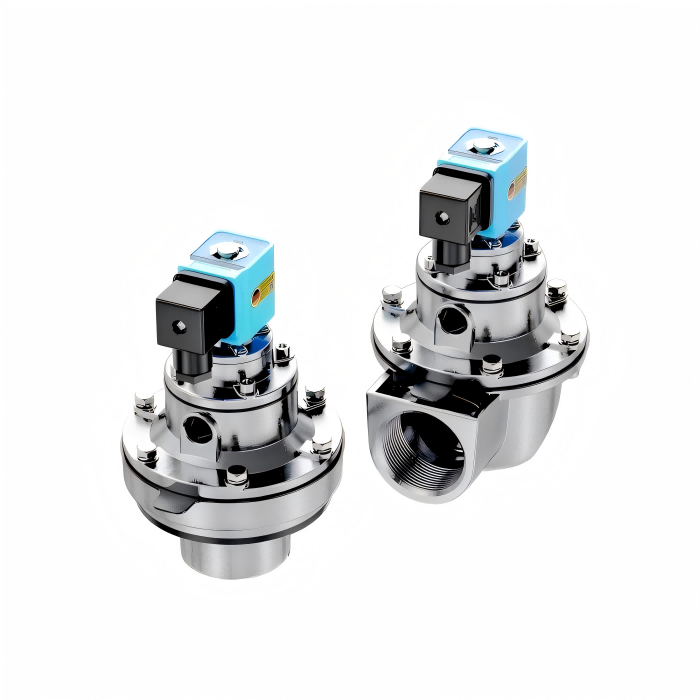

DMF-Z-20 is een rechthoekige elektrische pulsmagneetklep. De structurele kenmerken zijn als volgt:

Rechthoekig ontwerp: De inlaat en uitlaat vormen een hoek van 90°, wat zorgt voor een soepele luchtstroom en geschiktheid voor installatie tussen luchttanks en blaaspijpen voor stofafscheiders.

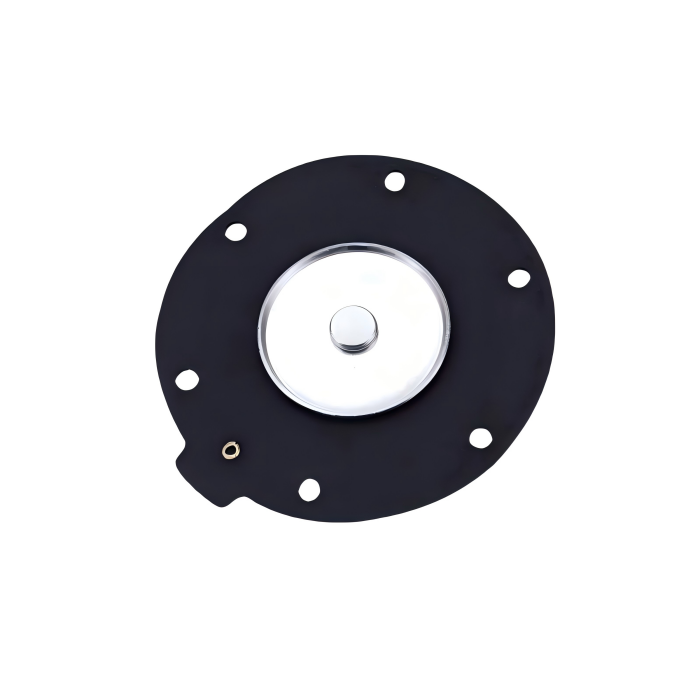

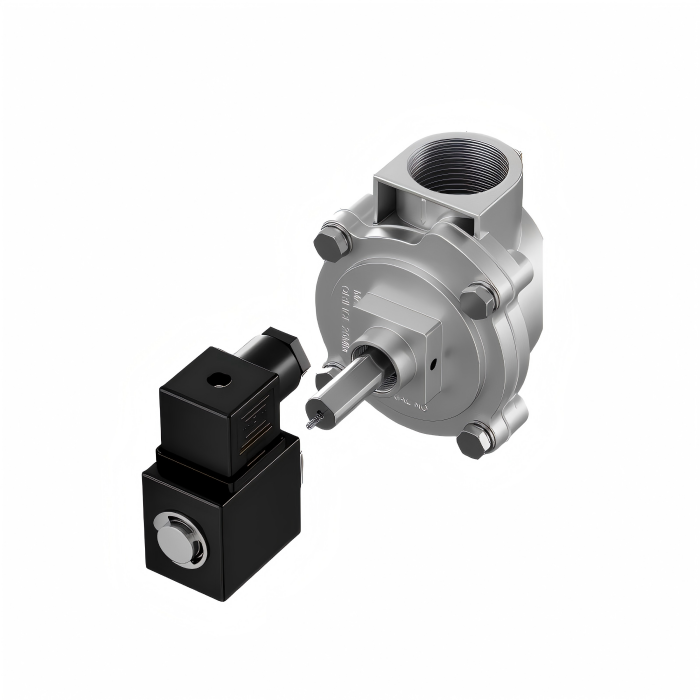

Belangrijkste componenten: Bevat een elektromagnetische kop, membraan, kleplichaam en veer. Het kleplichaam is gemaakt van gelegeerd aluminium, terwijl het membraan doorgaans een met nitrilrubberweefsel versterkte structuur heeft, die slijtvastheid en hoge afdichtingsprestaties biedt.

Verbindingsmethode: Beschikt over een G3/4" aansluitschroefdraad met een nominale diameter van 20 mm.

Membraanbediening: bediend door pneumatisch drukverschil. Wanneer hij wordt bekrachtigd, opent de solenoïdekop de ontlastpoort om de druk in de achterste kamer te laten ontsnappen, waardoor het gas in de voorste kamer het membraan kan optillen voor terugslag. Bij het uitschakelen van de energie wordt de veer gereset om de opening te sluiten, waardoor de afgedichte toestand wordt hersteld.

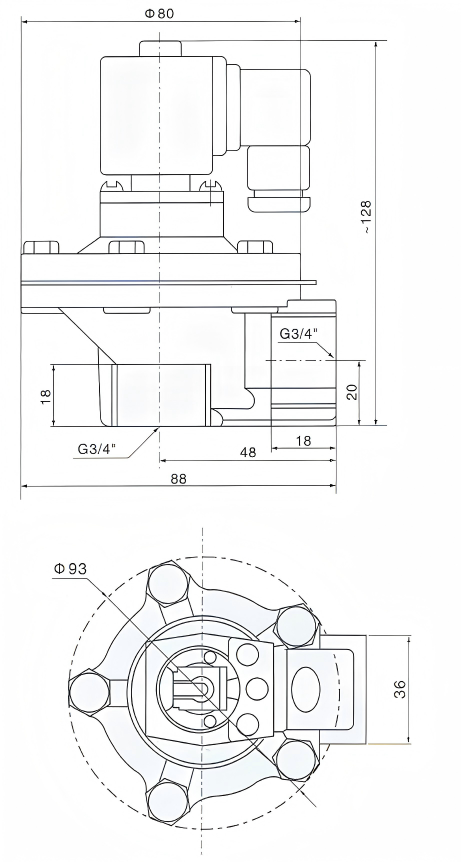

DMF-Z-20 Algemene afmetingen:

Technische specificaties:

Werkingsprincipe:

DMF-Z-20 Rechthoekige elektromagnetische pulsklep Het membraan verdeelt de elektromagnetische pulsklep in voorste en achterste luchtkamers. Wanneer er perslucht wordt toegevoerd, komt deze via de gasklepopening de achterste kamer binnen. Op dit punt dwingt de druk in de achterste kamer het membraansamenstel om de klepuitlaat af te dichten, waardoor de elektromagnetische pulsklep in de “gesloten” toestand wordt geplaatst.

Een elektrisch signaal van het pulse-jet-regelinstrument zorgt ervoor dat het klepanker zich terugtrekt. Hierdoor wordt de uitlaatpoort in de achterkamer geopend, waardoor deze snel drukloos wordt. Het membraansamenstel beweegt naar achteren, waardoor er perslucht door de klepuitlaat kan stromen. De klep komt in de “open” toestand.

Wanneer het elektrische signaal van de pulse jet-controller ophoudt, wordt het anker van de elektromagnetische pulsklep gereset. De uitlaatpoort van de achterste kamer sluit zich en de druk in de achterste kamer neemt toe, waardoor het membraansamenstel gedwongen wordt goed af te dichten tegen de klepuitlaat. De elektromagnetische pulsklep keert terug naar de “gesloten” toestand.

Toepassingsgebieden:

De DMF-Z-20-kern is ontworpen voor reinigingssystemen voor stofafscheiders met pulsjetfilters, compatibel met filterzakken, filterpatronen, keramische buizen en andere filterelementen. Het dient als perslucht-“schakelaar” voor het terugslagsysteem. De toepassingen zijn geconcentreerd in industriële omgevingen met veel stof:

Milieustofbeheersing:Pulse-jet-reinigingssystemen compatibel met verschillende stofafscheiders/patroonstofafscheiders.

Industriële productie:Bouwmaterialen (cement/kalk), metallurgie (staal/smelten), mijnbouw, chemicaliën, farmaceutische producten, diervoederverwerking, houtbewerking, papierproductie, enz.

Andere toepassingen:Ondersteund blazen in pneumatische transportsystemen en apparatuur/bedrijfsomstandigheden waarbij pulsjetreiniging vereist is.
