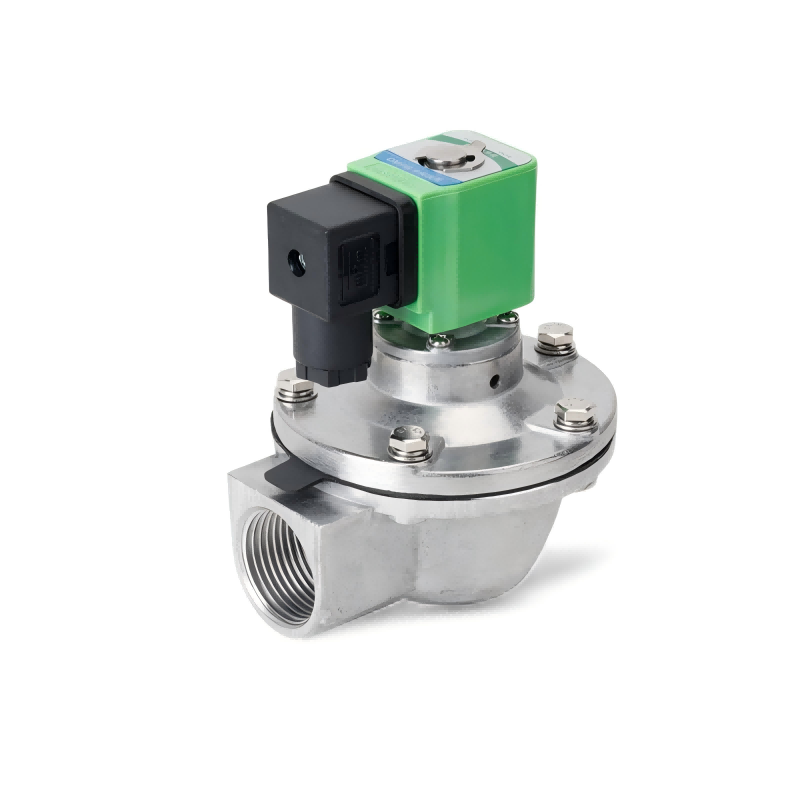

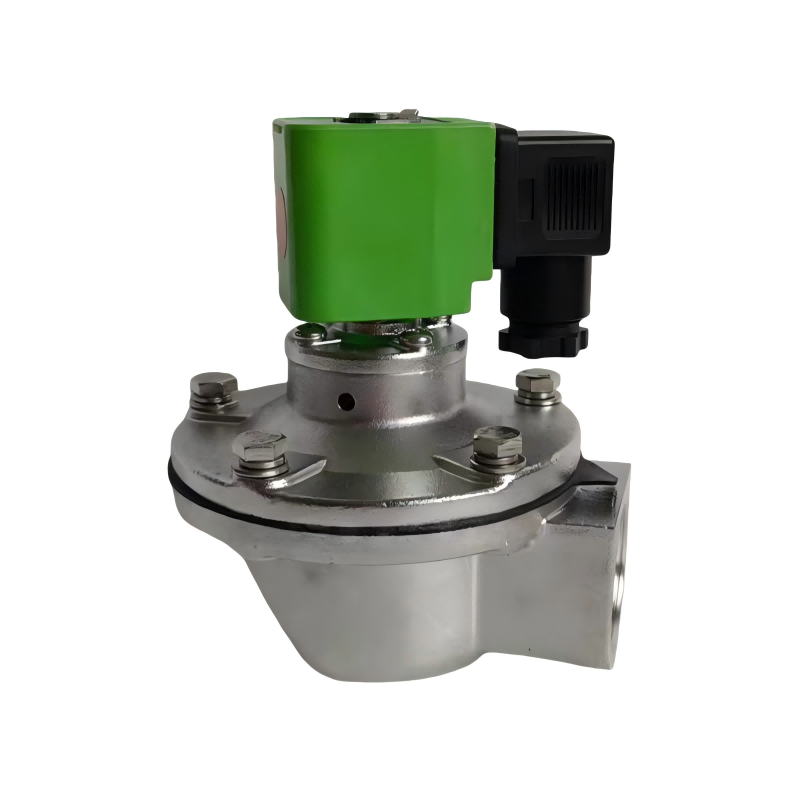

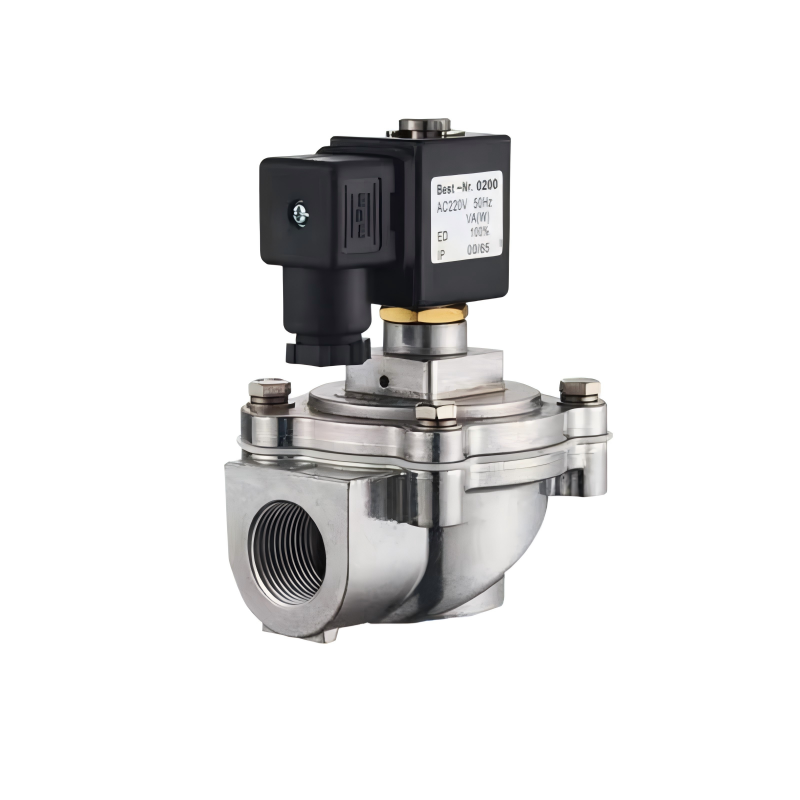

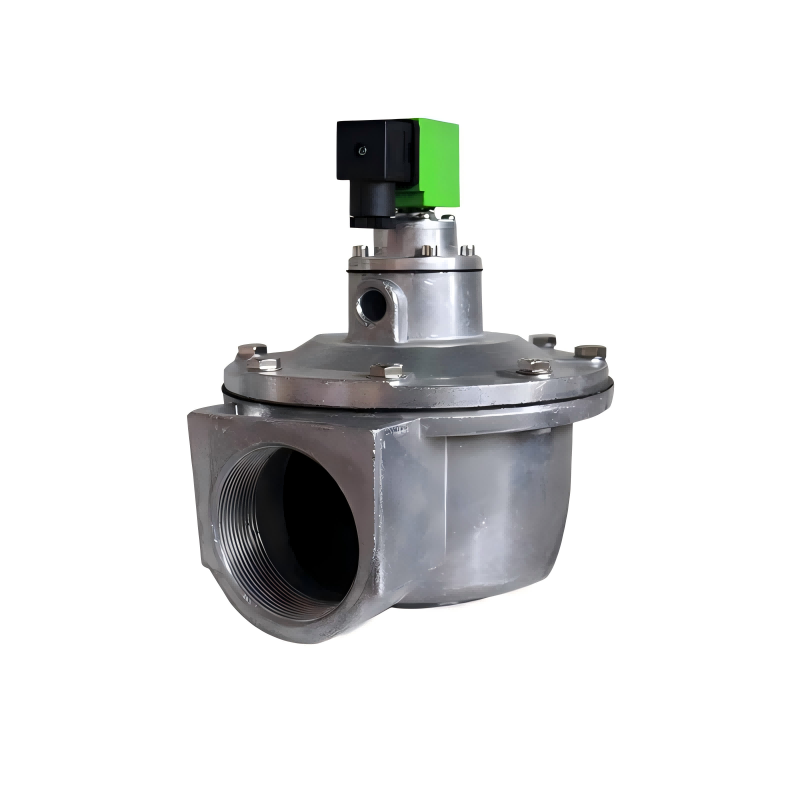

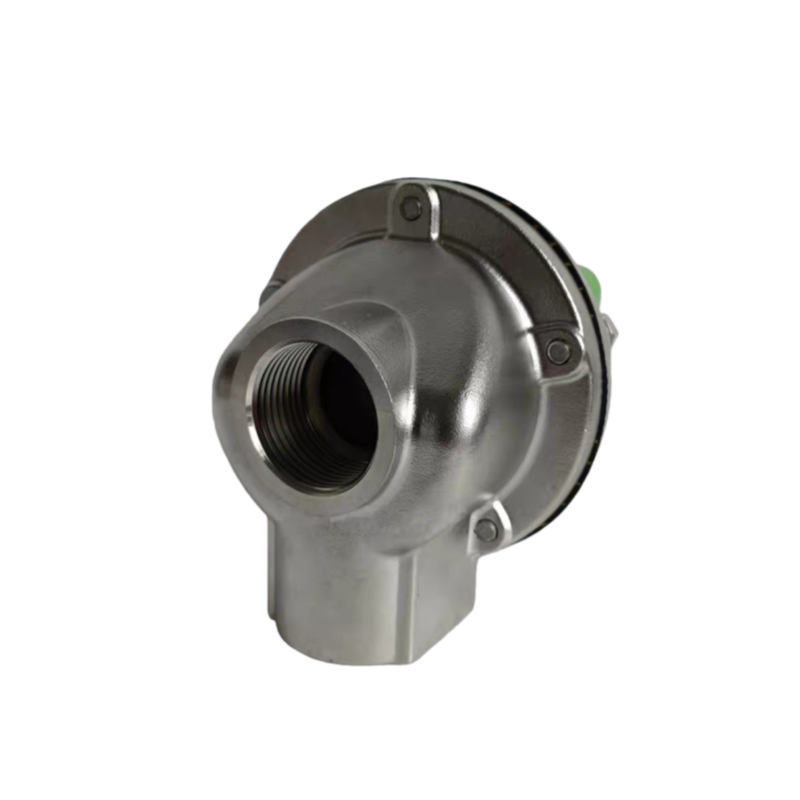

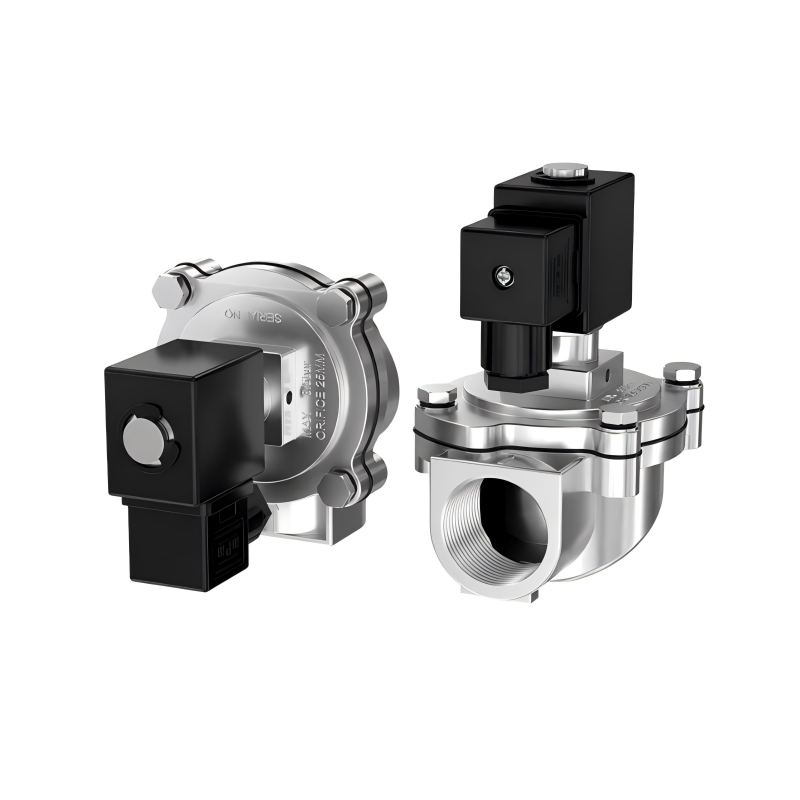

DMF-Z-pulsventiel

De DMF-Z haakse elektromagnetische pulsklep is een gespecialiseerde magneetklep die speciaal is ontworpen voor gebruik met stofafscheiders in een filterhuis. Het dient als persluchtschakelaar voor het pulsjetreinigingssysteem in pulsjetstofafscheiders. Gecontroleerd door uitgangssignalen van het pulse-jet-regelinstrument, voert het achtereenvolgens pulse-jet-reiniging uit op filterzakken, rij voor rij (of kamer voor kamer). Hierdoor blijft de weerstand van de stofafscheider binnen een vooraf ingesteld bereik, waardoor de verwerkingscapaciteit en de stofopvangefficiëntie worden gewaarborgd, terwijl het doel wordt bereikt om stof van de filterzakken te schudden.

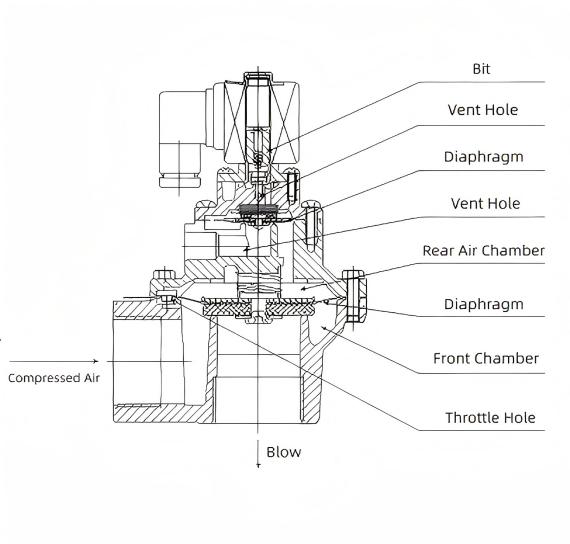

Schematisch diagram

Structurele kenmerken

Het kleplichaam en deksel van de DMF-Z haakse elektromagnetische pulsklep zijn vervaardigd uit een gegoten aluminiumlegering. Na oppervlaktebehandeling vertonen ze een uitstekende corrosieweerstand. Het membraan en de afdichtingspakking zijn gevulkaniseerd en samengesteld met behulp van nieuwe processen. De elektromagnetische pilootkop is samengesteld uit magnetische materialen en roestvrijstalen magnetische afschermingsmaterialen. Veren en bevestigingsmiddelen zijn allemaal gemaakt van roestvrij staal. De luchtverdeler (luchtkamer) verbindingspijp en de stofopvangblaaspijp worden respectievelijk in de inlaat en uitlaat van de klep gestoken. Beide uiteinden worden afgedicht door de compressiemoeren aan te draaien. Kleppen zijn verkrijgbaar in drie specificaties (20, 25 en 40S) voor selectie in pulsjet-filterstofafscheiders met verschillende luchtbehandelings- (zuiverings)capaciteiten. Het kleplichaam en deksel zijn gegoten voor een hoge dichtheid, met een transparante laklaag die de corrosieweerstand verbetert. De membraanafdichting maakt gebruik van een metaal-rubbercomposiet voor uitstekende stijfheid en lekvrije prestaties. De elektromagnetische stuurkop levert een sterke magnetische trekkracht met een responsieve en betrouwbare werking. De klep vertoont superieure openingsprestaties en opent betrouwbaar bij 85% van de nominale spanning. Het vertoont ook uitstekende sluitprestaties en sluit betrouwbaar af bij een luchtdruk van 0,15 MPa.

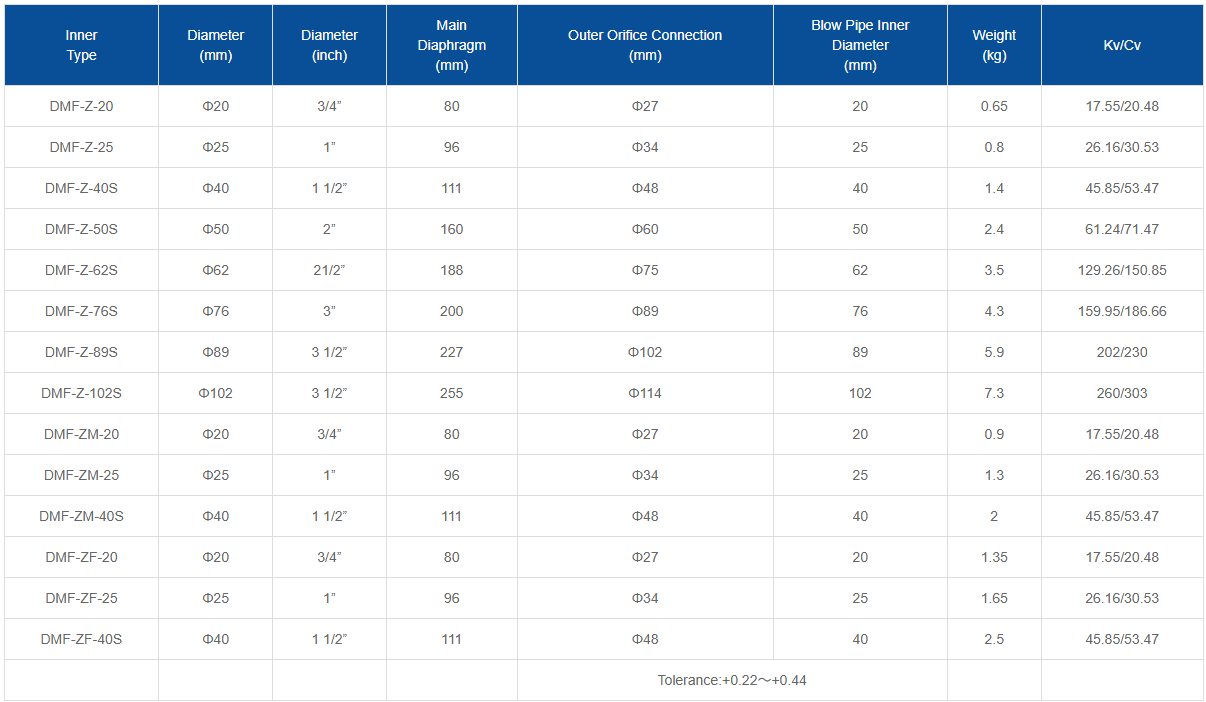

Parameters

Werkingsprincipe

Het membraan verdeelt de elektromagnetische pulsklep in voor- en achterkamers. Wanneer er perslucht via het gasklepgat in de achterste kamer wordt aangevoerd, dwingt de druk in de achterste kamer het membraan om de klepuitlaat af te dichten, waardoor de elektromagnetische pulsklep in de "gesloten" toestand wordt geplaatst. Wanneer het elektrische signaal van de pulse jet-controller stopt, wordt het magneetventielanker gereset. De ventilatieopening in de achterste kamer gaat dicht en de verhoogde druk in de achterste kamer dwingt het membraan om de klepuitlaat af te dichten, waardoor de magneetklep terugkeert naar de "gesloten" toestand. De elektromagnetische pulsklep regelt het openen en sluiten van de ontlastingspoort van het kleplichaam via elektrische signalen. Tijdens de klepontlasting wordt gas onder druk in de achterste kamer afgevoerd, terwijl gas onder druk in de voorste kamer wordt gesmoord door de vacuümpoort van het membraan, waardoor het membraan wordt opgetild om pulsblazen te initiëren. Wanneer het kleplichaam stopt met lossen, vult gas onder druk snel de achterkamer via de dempingsopening. Door het verschil in krachtdragende gebieden aan beide zijden van het membraan tegen het kleplichaam wordt de gaskracht in de achterste kamer dominant. Hierdoor wordt het membraan over de uitlaatpoort van de klep op betrouwbare wijze gesloten, waardoor de ontlading van de pulsklep wordt gestopt.

Toepassingsgebieden

Sector stofverwijderingsapparatuur

Baghouse-stofafscheiders: Als kerncomponent van het pulse-jet-reinigingssysteem worden deze eenheden bestuurd door pulse-jet-controllers om achtereenvolgens perslucht in filterzakken te blazen, waardoor de weerstand van de stofafscheider binnen vooraf ingestelde limieten blijft. Dit zorgt voor een consistente verwerkingscapaciteit en een efficiënte stofopvang, waardoor ze op grote schaal worden gebruikt voor stofbeheersing in de mijnbouw, bouwmaterialen, metallurgie en chemische industrie.

Air-Box-pulsstofafscheiders: Bepaalde haakse DMF-Z-pulskleppen kunnen worden geïntegreerd in de pulsstraalsystemen van air-box-pulsstofafscheiders, en werken samen met de luchtkaststructuur om een ​​efficiënte stofverwijdering te bereiken.

Luchtzuiveringsveld

Industriële luchtzuiveringsapparatuur: wordt gebruikt om de luchtstroom te regelen, stof van filteroppervlakken te verwijderen, de zuiveringsefficiëntie te verbeteren en de levensduur van het filter te verlengen. Geschikt voor industrieën met strenge eisen op het gebied van luchtzuiverheid, zoals elektronica, farmaceutische producten en voedselverwerking.

Commerciële luchtzuiveringssystemen: In luchtzuiveringsapparatuur voor winkelcentra, hotels, kantoorgebouwen en soortgelijke locaties helpen DMF-Z-pulskleppen bij het bereiken van efficiënte luchtfiltratie en -zuivering.

Chemische Industrie

Gasscheiding en -zuivering: Gebruikt in gasscheidingseenheden tijdens de chemische productie om de gasstroom en -druk nauwkeurig te regelen, waardoor stabiliteit en efficiëntie in het scheidingsproces wordt gegarandeerd.

Reactorgascontrole: Binnen chemische reactoren regelt het de gasinlaat/-uitlaat en druk om stabiele reactieomstandigheden te handhaven, waardoor de reactiekwaliteit en veiligheid worden verbeterd.

Energiesector

Thermische energiecentrales: Regelt de stroom verbrandingsgassen en stoom om verbrandingsprocessen te optimaliseren, de energie-efficiëntie te verbeteren en de uitstoot van verontreinigende stoffen te verminderen.

Gaszuiveringssystemen: Beheert de verwijdering van stof en deeltjes tijdens de gaszuivering om de gaskwaliteit te garanderen en de milieuvervuiling te minimaliseren.

Stofopvangsystemen

Wordt gebruikt om de gasstroom, druk en temperatuur te regelen voor efficiënte stofopvang en hergebruik, waardoor vervuiling door uitlaatgassen wordt geminimaliseerd. Toepasbaar in stofterugwinningsfasen in de cement-, keramiek-, glas- en aanverwante industrieën.

Vloeistofcontrolesystemen

Gebruik elektromagnetische kracht om de in- en uitstroom van vloeistoffen in de industriële productie nauwkeurig te regelen. Gebruikt in vloeistofoverdracht- en meetsystemen voor de chemische, farmaceutische, voedselverwerkende en soortgelijke industrieën.
