RCA3D2 pilootklep

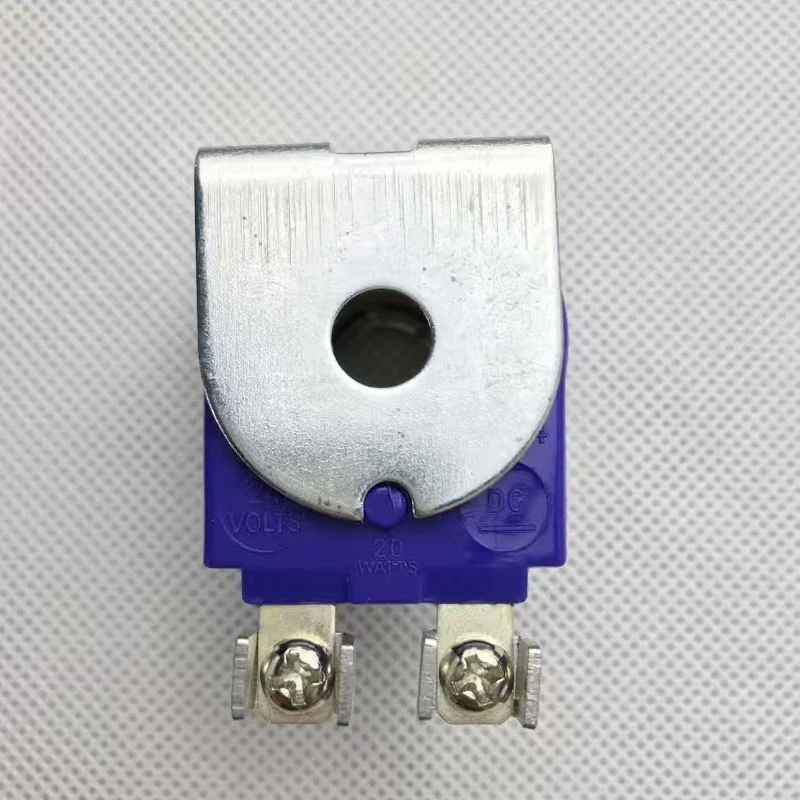

RCA3D2 -pilootklep is ook bekend als Q -serie Solenoid -spoel, de pilootklep is geschikt voor alle pulsventielen van het Goyen -type, RCA3D -serie pulskleppen en pulsventiel.

Stuur onderzoek

Productomschrijving

Toepassingscope

RCA3D2 -pilootklep is geschikt voor alle goyen pneumatische controlekleppen en is compatibel met verschillende pulsstofverwijderingssystemen in Goyen -omgevingen. Dit zorgt ervoor dat het stabiel kan werken in barre omstandigheden.

RCA3D2 Pilootklep Installatie -instructies

1. Vereisten voor installatiegaten: boorinstallatiegaten met een diameter van ф19.3 - 19,4 mm op de installatieplaat van de pilootklep.

2. Installatieplaatdikte: de dikte van de stalen plaat van de installatie moet meer dan 1,5 mm overschrijden om de installatiesterkte te garanderen.

3. Afdichting en montage:

A. Zorg ervoor dat de O-ring goed is geïnstalleerd om de afdichtingsprestaties te garanderen voordat u de moeren aanscherpt.

B. Het wordt aanbevolen om de elektromagnetische spoel op de pilootklep te assembleren voordat de pilootklep wordt geïnstalleerd om de installatie -efficiëntie te verbeteren.

4. Spanningsvereisten: Om de normale werking van de pulsventiel te garanderen, moet de ingangsspanning van de magneetklep worden gehandhaafd binnen het bereik van -10% tot +15% van de spoelspanning.

RCA3D2 Pilootklep Materiaal Specificaties

Onderdelen	Materiaal
Kleplichaam	Gegoten aluminiumlegering
Duwstang	304 roestvrij staal
Anker	430FR roestvrij staal
Afdichtingsring	Nitril (nitrilrubber)
Moer	Gegalvaniseerd koolstofstaal
Schroef	302 roestvrij staal
Klem	Koolstofstaal (mechanisch geperst)

Bedrijfsparameters

• Aanbevolen pulsbreedte: 50-500 ms

• Aanbevolen pulsinterval: 1 minuut of meer

Productprestatieparameters

Prestatie -indicatoren	Parameterdetails
Stroomcoëfficiënt	CV ＝ 0,32
Maximale werkdruk	860 kPa
Minimale werkdruk	0 kPa
Minimale werktemperatuur	-40 ℃
Maximale werktemperatuur	82 ℃
Toepasselijk gas	Gemiddelde lucht of inert gas

Product bestelmodel details

Modelpoortgrootte	Threadtype	Uitlaatpoortmaat
RCA3D0	1/8 "NPT	3,2 mm
RCA3D1	1/8 "BSPP	3,2 mm

Bedrijfsparameters

Modelspecificaties: raadpleeg de K-parameters in het Q-Type elektromagnetische spoelgegevensblad en selecteer het specifieke model op basis van spanningsvereisten.

Voorbeeld:

• RCA3D0 - 300 = 1/8 "NPT inlaatpoort, spanning 200/240VAC, met DIN -aansluitblok.

• RCA3D1 - 336 = 1/8 "BSPP -inlaatpoort, spanning 24VDC, met schroefaansluitingsbedrading (geschikt voor elektromagnetische assemblageboxen).

Onderhoudsonderdelen

• K0380: inclusief nitril O-ringafdichtingen, anker, veren en pushrod-assemblage.

• K0384: Inclusief viton materiaalafdichtingen en alle componenten van K0380.

• Gewicht: RCA3D0, RCA3D1 (zonder spoel) is 0,174 kg
